產品說明
DS系列伺服專用電機
適配DS2系列3.0~7.5KW伺服驅動器
編碼器線數2500ppr
產品規格
| 電壓等級 | 380V | ||||||||
| 電機型號 MS-180ST- | M19015□□ -43P0 | M21520□□ -44P5 | M27015□□ -44P3 | M35015□□ -45P5 | M48015□□ -47P5 | ||||
| 電機代碼 | 0156 | 1052 | 0150 | 0151 | 2151 | 0152 | 1152 | 0153 | |
| 額定功率（KW） | 3.0 | 3.0 | 4.5 | 4.3 | 4.3 | 5.5 | 5.5 | 7.5 | |
| 額定電流（A） | 7.5 | 8.5 | 9.5 | 10 | 8.0 | 12.0 | 8.5 | 20 | |
| 額定轉速 | 1500 | 1500 | 2000 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 最高轉速 | 2000 | 2000 | 3000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| 額定轉矩（N·m） | 19 | 20 | 21.5 | 27 | 27 | 35 | 35 | 48 | |
| 峰值轉矩（N·m） | 47 | 50 | 53 | 67 | 54 | 70 | 87.5 | 96 | |
| 反電勢常數（V/krpm） | 158 | 138 | 140 | 172 | 210 | 113 | 250 | 156 | |
| 力矩系數（N·m/A） | 2.5 | 2.56 | 2.26 | 2.7 | 3.37 | 1.84 | 4.1 | 2.4 | |
| 轉子慣量（Kg·m2） | 3.8×10-3 | 2.8×10-3 | 4.7×10-3 | 6.1×10-3 | 7.2×10-3 | 8.6×10-3 | 9.18×10-3 | 9.5×10-3 | |
| 繞組（線間）電阻（Ω） | 1.15 | 0.67 | 0.71 | 0.796 | 0.59 | 0.21 | 1.1 | 0.273 | |
| 繞組（線間）電感（mH） | 6.4 | 2.68 | 4 | 4.83 | 14.4 | 1.57 | 15.1 | 2.14 | |
| 電氣時間常數（ms） | 5.57 | 4.00 | 5.6 | 6 | 24.4 | 7.47 | 13.7 | 7.8 | |
| 重量（Kg） | 20.5 | 17.1 | 22.2 | 25.5 | 23.3 | 30.5 | 27.70 | 40 | |
| 編碼器線數（PPR） | 2500 | ||||||||
| 極對數 | 4 | ||||||||
| 電機絕緣等級 | Class B（130℃） | ||||||||
| 防護等級 | IP65 | ||||||||
| 使用環境 | 環境溫度 | －20℃～＋50℃ | |||||||
| 環境濕度 | 相對濕度<90%（不結露條件） | ||||||||

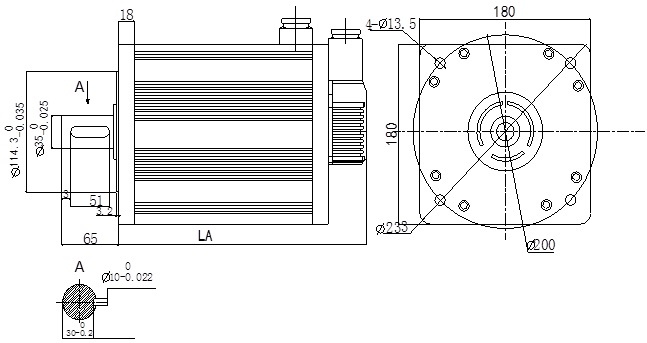

產品尺寸（單位：mm）
| 型號 | 代碼 | LR | 常規 | 帶抱閘 |
| MS-180ST-M19015□□-43P0 | 1052 | 79 | 221±1 | 303±1 |
| MS-180ST-M19015□□-43P0-S | 1052 | 65 | 221±1 | 303±1 |
| 0156 | 65 | 232 | 289 | |
| MS-180ST-M21520□□-44P5 | 0150 | 65 | 243 | 300 |
| MS-180ST-M27015□□-44P3 | 2151 | 79 | 247±1 | 329±1 |
| MS-180ST-M27015□□-44P3-S | 2151 | 65 | 247±1 | 329±1 |
| 0151 | 65 | 262 | 319 | |
| MS-180ST-M35015□□-45P5 | 1152 | 79 | 277±1 | 359±1 |
| MS-180ST-M35015□□-45P5-S | 1152 | 65 | 277±1 | 359±1 |
| 0152 | 65 | 292 | 349 | |
| MS-180ST-M48015□□-47P5 | 0153 | 65 | 346 | 403 |
