通過對切削油進入路徑的徹底分析，發現電纜的包層老化是導致切削油進入的主要原因。
作為防老化措施，歐姆龍耐油零件的電纜包層采用氟樹脂，即使遭遇破壞性強的切削油，同樣實現無懈可擊的耐油性。
在油環境下放心、穩定的光纖單元
杜絕切削油從任何路徑進入超強“材料”氟樹脂電纜
通過“氟樹脂”來封堵經由電纜進入的切削油

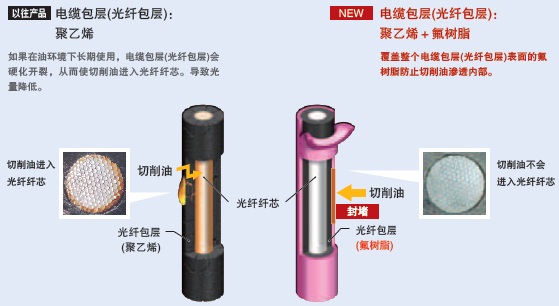

【專利申請中】 氟樹脂電纜包層
通過采用耐腐蝕性優異的氟樹脂作為電纜包層的材料，抑制電纜膨脹和老化，防止切削油進入基板內部。
杜絕切削油從任何路徑進入獨創的“構造”
除了電纜外皮、接合部位、可動部位以外，切削油還比較容易進入不同物質之間的“間隙”。
歐姆龍的耐油零件群，以獨創的構造徹底封堵切削油的進入。
通過不產生間隙的歐姆龍獨創“構造”進行封堵

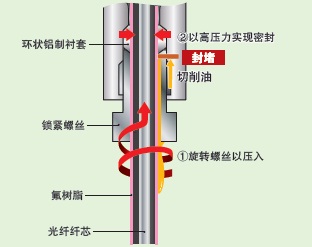

機械密封構造
通過鎖緊螺絲使環狀的鋁制襯套發生壓縮變形，在緊固光纖纖芯的氟樹脂部分的同時實現密封。防止切削油從接合界面進入。
透過型
種類：耐油
檢測方向：直角型
| 形狀 | 電纜彎 曲半徑 | 檢測距離 | 光軸直徑 (最小檢 測物體) | 型號 | |
|---|---|---|---|---|---|
| E3X-HD | E3NX-FA | ||||
 ＊1 IP68G | 不易 彎曲 R1 | GIGA：4,000 ＊2 HS：4,000 ＊2 ST：4,000 ＊2 SHS：2,200 | GIGA：4,000 ＊2 HS：4,000 ＊2 ST：4,000 ＊2 SHS：2,200 | φ4 | E32-T11NF 2M |
＊1. JIS C 0920 附錄1
歐姆龍耐油零件評估基準(歐姆龍獨創的耐久性評估基準)合格
(切削油種類JIS K 2241：2000 規定的切削油劑、溫度35℃以下)
＊2. 光纖單側長2m，因此長度為4,000mm。
注1. 檢測距離中記載的各模式名稱和響應時間如下所述。
【E3X-HD】
GIGA：超大功率模式(16ms)、HS：高速模式(250μs)、
ST：標準模式(1ms)、SHS：最快模式(NPN輸出：50μs、PNP輸出：55μs)
【E3NX-FA】
GIGA：超大功率模式(16ms)、HS：高速模式(250μs)、
ST：標準模式(1ms)、SHS：最快模式(30μs)
2. 最小檢測物體為在標準模式下，將檢測距離和靈敏度設定為最佳狀態時的值(參考值)。
前者為E3X-HD的值，后者為E3NX-FA的值。
組合式光纖放大器
| 項目 | 系列 | E3X-HD系列 | E3NX-FA系列 |
|---|---|---|---|
| 形狀 |  |  | |
| 輸出 | 1輸出 | 2輸出/1輸出(因型號而異) | |
| 外部輸入 | 無 | 有/無(因型號而異) | |
| 響應時間 * | 50μs(55μs)/250μs/1ms/16ms (初始設定 250μs) | 30μs(32μs)/250μs/1ms/16ms (初始設定 250μs) | |
注. 光纖放大器無耐油性能。
*最快模式(SHS)/高速模式(HS)/標準模式(ST)/超大功率模式(GIGA)的各響應時間、最快模式的( )內為PNP輸出型。
安裝信息
| 型號 | 安裝信息 | 重量 (包裝狀態) | ||
|---|---|---|---|---|
| 使用溫度 | 緊固強度 | 推薦加工孔 尺寸 | ||
| E32-T11NF 2M | -25～+70℃ | 12N·m | φ8.5+0.5 | 80 |
| 型號 | 電纜 | |||||
|---|---|---|---|---|---|---|
| 彎曲 半徑 | 不可彎曲 的長度 | 拉伸強度 | 包層材質 | 線芯材質 | 投光、 受光區分 | |
| E32-T11NF 2M | R1 | 0 | 29.4N | 氟樹脂 | 塑料 | 無 |
（單位：mm）
無指定尺寸公差：公差等級 IT16
E32-T11NF 2M(可自由切割)
