通過各位up/down轉換鍵，實現 簡單操作。
H5CZ
價格實惠、使用方便！
基本功能
出色的操作性
模擬定時器的“數字化”的優點
可通過數字化完成精度增量、經過時間顯示。新增帶瞬時接點型系列。
*需要變更設定時，請確認實際機器后再使用
安全/可靠

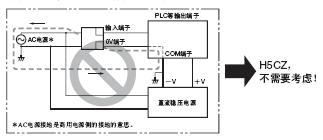

絕緣分離電源/輸入回路 *
絕緣分離定時器內部的電源回路和輸入回路。
原有的非隔離計數器具有輸入0V接線接地限制，接線不正確時可 能發生損壞， H5CZ解除了這些擔憂。
* H5CZ的AC100～240V規格
設定值限制功能
可設定設定值的上限，因此可防止因設定錯誤等造成輸出設備進 行意想不到的動作。
輸出次數計數功能
輸出計數器計算輸出置ON的次數（可顯示報警，計數監控，以 1,000次為單位）。在管理定時器或負載的服務壽命方面十分有用。
其他

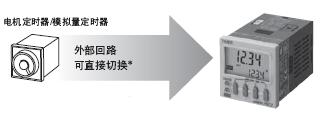

新增帶瞬時接點型系列。
帶瞬時接點輸出的型號可以用于自保持回路，并作為輔助繼電器 使用。替換模擬量定時器時，該型號也同樣適用。
防水/防塵構造（UL508 Type4X：IP66）
可在含水的場合進行無憂應用。
注： 使用Y92S-29防水墊時
充實了按鍵保護功能
| 項目型號 | H5CZ-L8□ | ||
|---|---|---|---|
| 額定規 格 | 電源電壓*1 | ?AC100～240V 50/60Hz ?AC24V 50/60Hz/DC12～24V | |
| 容許電壓變動范圍 | 額定電源電壓的85～110%(DC12～24V為90～110%) | ||
| 功耗 | 約6.2VA(AC100～240V)、約5.1VA/2.4W(AC24V/DC12～24V) *2 | ||
| 安裝方法 | 嵌入式安裝、表面安裝(共用) | ||
| 外部連接方法 | 8腳插座 | ||
| 保護結構 | IEC標準 IP66、UL508 Type 4X(室內)、但僅限面板表面(防水墊 使用Y92S-29時) | ||
| 位數 | 4位 | ||
| 時間范圍 | 9.999s(0.001s～)、99.99s(0.01s～)、999.9s(0.1s～)、9999s(1s～)、99min59s(1s～)、 999.9min(0.1min～)、9999min(1min～)、99h59min(1min～)、999.9h(0.1h～)、9999h(1h～) | ||
| 顯示模式 | 增量 (UP) 顯示、減量 (DOWN) 顯示(切換) | ||
| 輸入 | 輸入信號 | 信號、復位 (帶瞬時接點型無輸入) | |
| 輸入方式 | 無電壓輸入 短路時阻抗： 1kΩ以下(0Ω時流出電流約12mA) 短路時的殘留電壓： 3V以下 開路時阻抗： 100kΩ以上 | ||
| 起動信號、復位 | 最小輸入信號寬度： 1ms/20ms(統一切換) | ||
| 復位方式 | 電源復位(輸出模式下)、外部復位、手動復位、自動復位(輸出模式下) | ||
| 電源復位 | 最小電源開路時間： 0.5s(A-3、 b-1、 F、 ton-1、 toff-1模式除外) | ||
| 復位電壓 | 電源電壓的10%以下 | ||
| 傳感器等待時間 | 250ms以下(在傳感器等待時間內控制輸出OFF且無輸入) | ||
| 輸出 | 輸出模式 | A：信號接通延遲(Ⅰ)、A-1：信號接通延遲(Ⅱ)、 A-2：電源接通延遲(Ⅰ)、A-3：電源接通延遲(Ⅱ)、 b：閃爍(Ⅰ)、b-1：閃爍(Ⅱ)、d：信號斷開延遲、E：間隔、 F：累計、Z：ON/OFF負載率可調、S：秒表、 toff：閃爍OFF起動(Ⅰ)、ton：閃爍ON起動(Ⅱ)、 toff-1：閃爍OFF起動(Ⅰ)、ton-1：閃爍ON起動(Ⅱ) | |
| 〈帶瞬時接點型〉 A-2：電源接通延遲(Ⅰ)、 b：閃爍(Ⅰ)、E：間隔、 Z：ON/OFF負載率可調、 toff：閃爍OFF起動(Ⅰ)、 ton：閃爍ON起動(Ⅰ) | |||
| 單穩輸出時間 | 0.01～99.99s | ||
| 控制輸出 | AC250/DC30V 5A 電阻負載(cosφ=1) 最小適用負載： DC5V 10mA(P水準、參考值) 接點材質：AgSnIn | ||
| 顯示方式 *3 | LCD；字符高度計時值：10mm 設定值： 6mm | ||
| 停電記憶方式 | EEP-ROM(改寫次數10萬次以上) 數據保持性： 10年以上 | ||
| 使用溫度范圍 | -10～+55℃(緊密安裝時： -10～+50℃)(無結冰、結露) | ||
| 儲存溫度范圍 | -25～+70℃(無結冰、結露) | ||
| 使用環境濕度 | 25～85% | ||
| 前蓋 | 淺灰色(5Y7/1) | ||
| 電壓規格 | 施加電壓 | 沖擊電流(峰值) | 時間 |
|---|---|---|---|
| AC100～240V | AC264V | 5.3A | 0.4ms |
| AC24V/DC12～24V | AC26.4V | 6.4A | 1.4ms |
| DC26.4V | 4.4A | 1.7ms |
*3. 僅在電源ON時顯示。僅在電源接通時設定、變更。
性能
| 動作時間精度和設定誤差 (含溫度及電壓的影響) | ±0.01%±0.05s以下(電源起動時) * ±0.005%±0.03s以下(信號起動時) * 電源起動時，如果將設定值設定在傳感器等待時間范圍內，則直到傳感器等 待時間結束為止輸出不為ON，即使超過設定時間也不輸出ON。 * 相對于設定值的比例 | |
|---|---|---|
| 絕緣電阻 | 100MΩ以上(DC500V兆歐表) 導電部端子與外露的非充電金屬部之間、非連續接點之間 | |
| 耐電壓 | 充電金屬部與非充電金屬部之間： AC2,000V 50/60Hz 1min 電源與輸入回路之間： AC2,000V 50/60Hz 1min(H5CZ-[]D除外) 控制輸出與電源、輸入回路之間： AC2,000V 50/60Hz 1min 非連續接點之間： AC1,000V 50/60Hz 1min | |
| 脈沖電壓 | 電源端子之間： 5kV(AC24V/DC12～24V型為1.0kV) 導電部端子與外露的非充電金屬部之間： 5kV (AC24V/DC12～24V型為1.5kV) | |
| 耐噪音 | 電源端子之間： ±1.5kV 輸入端子之間： ±600V 噪聲模擬器生成的方波噪聲 (脈沖寬度100ns/1μs、增加1ns) | |
| 靜電耐力 | 8kV(誤動作)、15kV(毀壞) | |
| 振動 | 耐久 | 10～55Hz 單振幅0.75mm 3個方向 各2h |
| 誤動作 | 10～55Hz 單振幅0.35mm 3個方向 各10min | |
| 沖擊 | 耐久 | 300m/s2 3軸各方向 各3次 |
| 誤動作 | 100m/s2 3軸各方向 各3次 | |
| 壽命 | 機械 | 1,000萬次以上(空載、開關頻率1,800次/h、環境溫度條件： 23℃) |
| 電氣 | 10萬次以上(AC250V 5A 電阻負載、1,800次/h)、環境溫度條件： 23℃) * | |
| 質量 | 約105g(僅限本體) | |
* 請確認電氣壽命曲線。
電氣壽命曲線（參考值）
適用標準
| 安全標準 | cULus(或cURus)： UL508/CSA C22.2 No.14 * EN61812-1： 污染度2/過電壓類別Ⅲ B300 PILOT DUTY 1/4 HP AC120V、 1/3 HP AC240V、 5A 電阻負載 VDE0106/part100 CCC ：污染度2/過電壓類別Ⅱ |
|---|---|
| EMC | (EMI) EN61812-1 輻射干擾電場強度 EN55011 Group 1 classA 噪音端子電壓 EN55011 Group 1 classA (EMS) EN61812-1 靜電放電抑制能力 IEC61000-4-2 電場強度抑制能力 IEC61000-4-3 突發噪音抑制能力 IEC61000-4-4 浪涌抑制能力 IEC61000-4-5 傳導性噪音抑制能力 IEC61000-4-6 電壓陷落/斷電抑制能力 IEC61000-4-11 |
* H5CZ的適用標準如下。
cUL （Listing）：使用歐姆龍 P2CF （-E）時
cUR （Recognition）：使用上述以外的插座時
輸入輸出功能
詳情請參見樣本上的“詳細動作時序圖”。
| 輸入功能 * | 起動信號 | 作為計時起動功能動作。 但在A-2、A-3模式下為計時禁止功能、S模式下為計時起動/停止功能。 |
|---|---|---|
| 復位 | ? 復位當前值。(UP模式下為“0”、DOWN模式下為“設定值”。) ? 復位輸入中不定時，且控制輸出為OFF。 ? 復位中，復位顯示亮燈。 | |
| 輸出功能 | 控制輸出(OUT) | 計時值達到設定值時，根據指定的輸出模式開始輸出。 |
* H5CZ-L8E□型不帶輸入功能。
（單位：mm）
本體

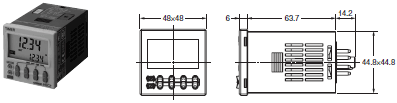

定時器本體
H5CZ-L8□（嵌入式安裝/表面安裝）
![H5CZ 外形尺寸 3 H5CZ-L8[] (Flush Mounting/Surface Mounting Models)_Dim](http://www.9yuehui.com/upload/201802/1519368698155216.gif)

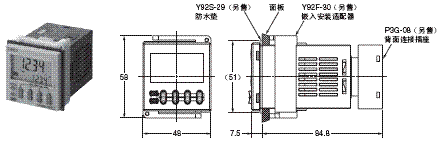

適配器安裝時的尺寸
H5CZ-L8□（適配器/防水墊另售）
![H5CZ 外形尺寸 5 H5CZ-L8[] (Adapter and Waterproof Packing Ordered Separately)_Dim](http://www.9yuehui.com/upload/201802/1519368699525753.gif)
面板切割
標準面板切割如下圖所示。（依據DIN43700）
注1. 安裝面板的厚度為1～5mm。
2. 考慮到作業效率，安裝在適配器掛鉤側方向時， 建議將安裝間隔設在15mm以上（面板切割間隔 60mm以上）。
3. 可進行并列緊密安裝。計數器可以并列安裝，但 必須是沿著無鉤子的方向。但緊密安裝時無耐水 功能。
插座安裝時的尺寸
* 因DIN導軌的種類而異。（參考值）
