產品說明
DS系列伺服專用電機
適配DS2系列11KW伺服驅動器
編碼器線數2500ppr
產品規格
| 項目 | 380V | ||
| 電機型號 MS- | M70015□□-411P0 | ||
| 電機代碼 | 1157 | ||
| 額定功率（KW） | 11.0 | ||
| 額定電流（A） | 25 | ||
| 額定轉速 | 1500 | ||
| 最高轉速 | 2000 | ||
| 額定轉矩（N·m） | 70 | ||
| 峰值轉矩（N·m） | 105 | ||
| 反電勢常數（V/krpm） | 170 | ||
| 力矩系數（N·m/A） | 2.8 | ||
| 轉子慣量（Kg·m2） | 23.5×10-3 | ||
| 繞組（線間）電阻（Ω） | 0.46 | ||
| 繞組（線間）電感（mH） | 5.54 | ||
| 電氣時間常數（ms） | 12 | ||
| 重量（Kg） | 55.0 | ||
| 編碼器線數（PPR） | 2500 | ||
| 極對數 | 4 | ||
| 電機絕緣等級 | Class B（130℃） | ||
| 防護等級 | IP65 | ||
| 使用環境 | 環境溫度 | －20℃～＋50℃ | |
| 環境濕度 | 相對濕度<90%（不結露條件） | ||

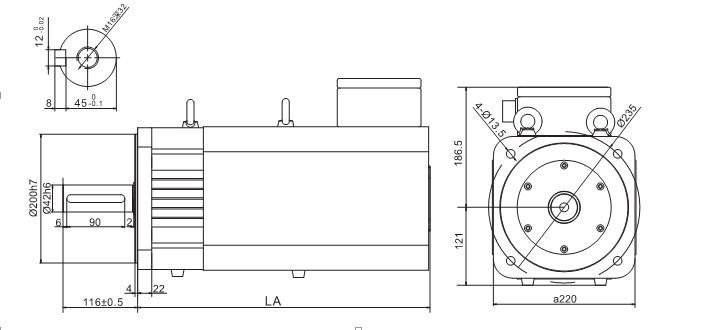

產品尺寸（單位：mm）
| 電機型號 | LA | |
| 常規 | 帶抱閘 | |
| MS-220ST-M70015□□-411P0 | 454±1 | |
